Producent: DQ-PP
2,74 zł - 98,99 zł
/ szt.
Dodaj do obserwowanych

Łatwy zwrot towaru

Kupuj i sprawdź spokojnie w domu. W ciągu 14 dni możesz odstąpić od umowy bez podania przyczyny.
Pokaż szczegóły
14 dni na odstąpienie od umowy
Najważniejsza jest Twoja satysfakcja z zakupów. Zamówione u nas produkty możesz zwrócić w ciągu 14 dni bez podania przyczyny.
Bez stresu i obaw
Dzięki integracji naszego sklepu z tanimi zwrotami Poczty Polskiej kupujesz bez stresu i obaw, że zwrot zakupionego towaru będzie problematyczny.
Prosty kreator zwrotów
Wszystkie zwroty w naszym sklepie obsługiwane są przez prosty kreator zwrotów, który daje możliwość odesłania do nas paczki zwrotnej.

KUP LUB ODBIERZ W NASZYM SKLEPIE

Możesz sprawdzić czy towar dostępny jest w sklepie od ręki lub zamówić go przez Internet i odebrać w sklepie.
Sprawdź dostępność

MATERIAŁ:
Śruba - klasa 6.8;

Nakrętki - klasa 6 (M5-M20 z podstawą ząbkowaną, M22-24 z podstawą płaską);

Szczęka - żeliwo ciągliwe;

Powłoki - powierzchnia cynkowana galwanicznie i chromianowana na zółto.

OPIS:

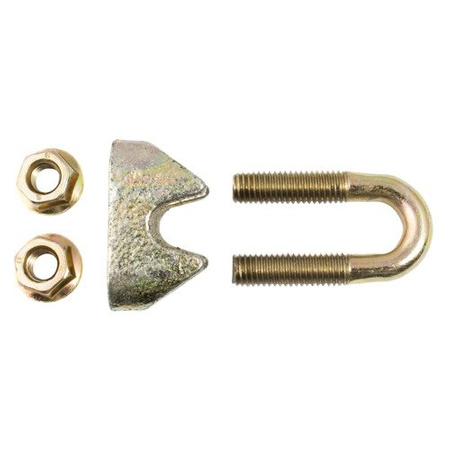

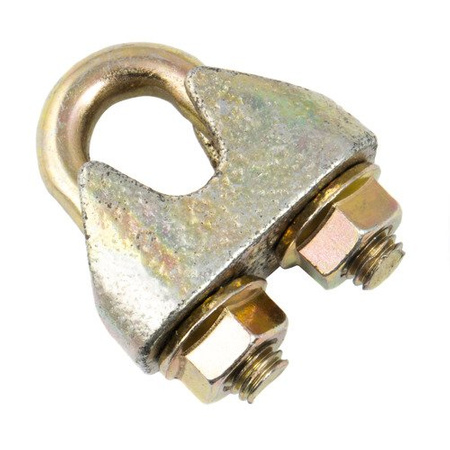

Zaciski linowe kabłąkowe to zestaw składający się ze śruby w kształcie U, szczęki i nakrętek, które pozwalają na ściśnięcie dwóch odcinków liny podczas dokręcania nakrętek.

Zaciski przeznaczone są do zabezpieczenia zakończeń lin i pętli z kauszą i bez kauszy, jako elementów statycznie obciążanych podczas zawieszania oraz pojedynczych operacji podnoszenia. Przeznaczone są do lin splotkowych okrągłych o klasie wytrzymałości do 1960 N/mm2.

Zacisków kabłąkowych nie można stosować do lin jednozwitych oraz jako podstawowych urządzeń zabezpieczających w wyciągach górniczych, dźwigach lub zakończeniach z pętlą dla zawiesi do dźwignic.

Dopuszczalna temperatura pracy: -40 ° C do 80 ° C.

WYMAGANIA DOTYCZĄCE MONTAŻU:

- montaż powinien być wykonywany przez osobę kompetentną, tzn. posiadającą praktyczną wiedzę i doświadczenie w zakresie budowy zakończeń z pętli zabezpieczanych kabłąkowymi zaciskami linowymi, która zapoznała się z wymaganiami niniejszej instrukcji, oraz wyposażoną w urządzenia niezbędne do prawidłowego montażu (np. klucze dynamometryczne)

- przy montażu a także przed każdym cyklem pracy, należy przeprowadzić kontrolę wzrokową wyrobu

- sprawdzić czy zestaw zawiera wszystkie wymagane elementy, nie wykazuje śladów uszkodzeń lub zużycia,

- zaciski powinny być dobierane odpowiednio do średnicy liny. Nominalna wielkość zacisku odpowiada maksymalnej nominalnej średnicy liny. Dla pośrednich wartości nominalnych średnic liny należy stosować następną większą wielkość zacisku. Nominalną wielkość 5, stosuje się jedynie dla nominalnej średnicy liny 5mm. Wielkość zacisku należy odczytać na spodzie korpusa (szczęki).

- minimalną liczbę zacisków, które należy zastosować na jedną pętlę w zależności rozmiaru liny, podano w tabeli,

- jeżeli w pętli zastosowana jest kausza, należy pierwszy zacisk umiejscowić bezpośrednio przy kauszy - kolejne zaciski należy montować w odległościach podanych w tabeli,

- przed skręceniem zacisku, należy posmarować powierzchnie gwintów nakrętek oraz śruby

- należy zamontować zacisk w taki sposób, aby korpus zacisku obejmował odcinek liny przenoszący obciążenie

- nakrętki kołnierzowe należy dokręcić momentem obrotowym podanym w tabeli,

- po pierwszym obciążeniu liny, należy sprawdzić moment dokręcenia nakrętek, i jeżeli jest to konieczne, przeprowadzić korektę (kontrola dokręcenia nakrętek powinna być także wykonywana przy każdym kolejnym cyklu pracy)

- wolny koniec liny należy zabezpieczyć przed rozplataniem

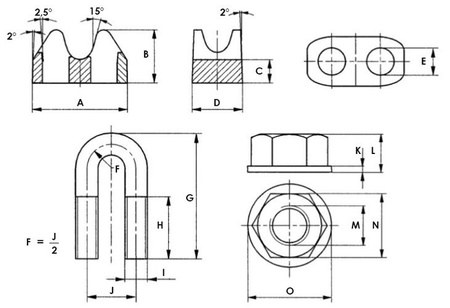

DANE TECHNICZNE:

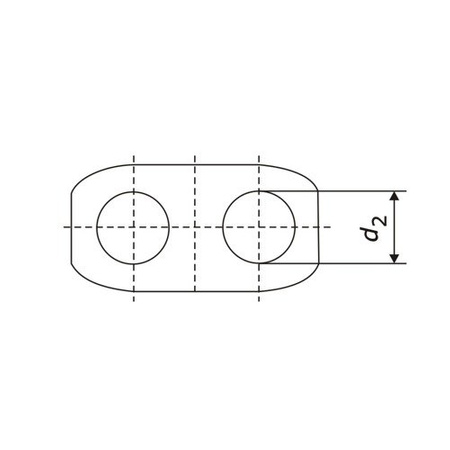

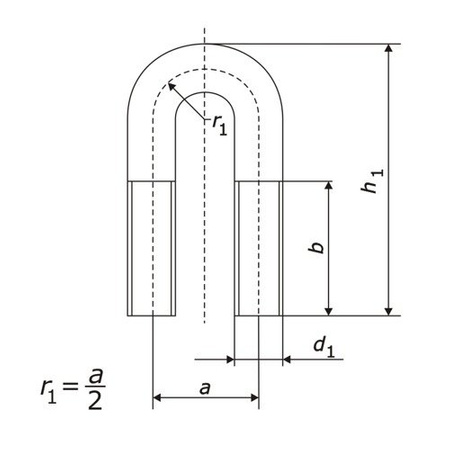

ROZMIAR a b d1 h1 d2 h2 h3
[mm] [mm] [mm] [mm] [mm] [mm] [mm]
5 12 13 M5 25,5 6 13 5,5
6,5 14,5 17 M6 32 8 14 6
8 18 20 M8 42 10 18 9
10 20 25 M8 46 10 21 9
12 25 30 M10 56 12 25 11
14 28 32 M12 67 16 30 13,5
16 34 36 M14 79 17 36 16,5
19 38 40 M14 86 17 41 17,5
22 41,5 44 M16 97 19 44,5 20
26 47,5 52 M20 120 24 51,5 23
30 56 56 M20 135 24 59 27
34 60 68 M22 150 25,5 66,5 30
40 68 70 M24 169 27 77 32,5

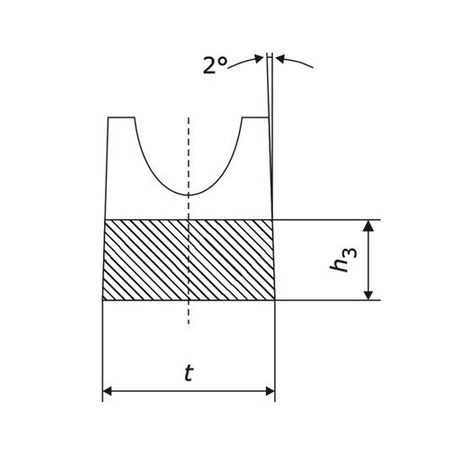

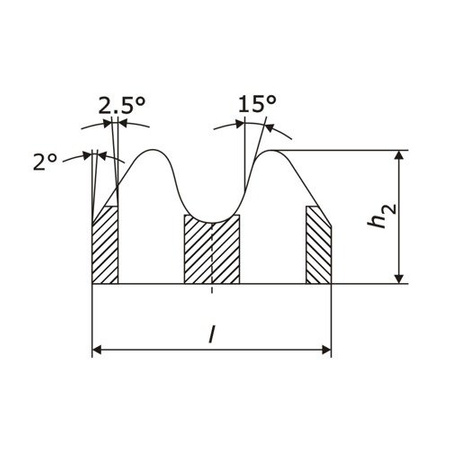

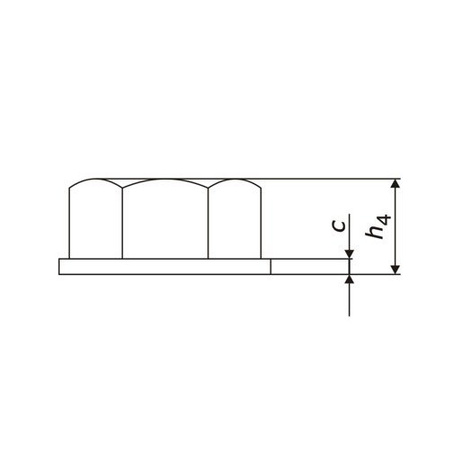

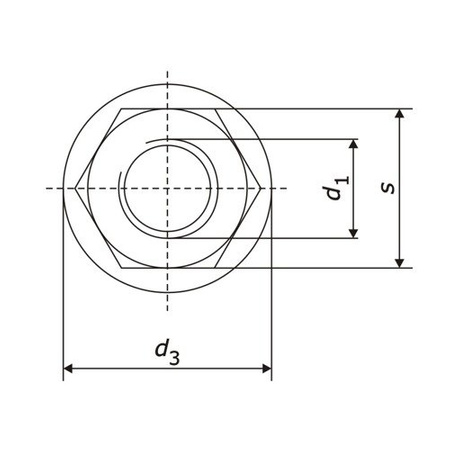

ROZMIAR l t c d3 h4 s
[mm] [mm] [mm] [mm] [mm] [mm]
5 13 13 1,4 11 5 8
6,5 16 16 1,6 13 5,5 10
8 20 20 1,7 17 8 13
10 20 20 1,7 17 8 13
12 23,5 23,5 1,9 20 10 16
14 28 28 2,5 24 12 18
16 32 32 3,4 28 13 21
19 32 32 3,4 28 13 21
22 34 34 3,4 29,5 15,5 24
26 38 38 4,5 37 23 30
30 41 41 5 37 23 30
34 46,5 46,5 7 45 29 34
40 50 50 7 45 29 34



ROZMIAR MASA

MOMENT DOKRĘCENIA ŚRUB

LICZBA ZACISKÓW

ODLEGŁOŚĆ ZACISKÓW MIN.-MAX.

DLA LIN O KLASIE DO

[N/mm2]

[kg/szt] [Nm] [min szt./pętlę] [mm]
5 0,021 2,0 3 19,5 - 39 1960
6,5 0,035 3,5 3 24 - 48 1960
8 0,086 6,0 4 30 - 60 1960
10 0,091 9,0 4 30 - 60 1960
12 0,172 20 4 36 - 72 1960
14 0,270 33 4 42 - 84 1960
16 0,432 49 4 48 - 96 1960
19 0,486 68 4 48 - 96 1960
22 0,654 107 5 51 - 102 1960
26 1,090 147 5 57 - 114 1960
30 1,380 212 6 61,5 - 123 1960
34 2,114 296 6 67,5 - 135 1960
40 2,748 363 6 73,5 - 147 1960
